绝缘下的腐蚀(CUI)

探索这个话题

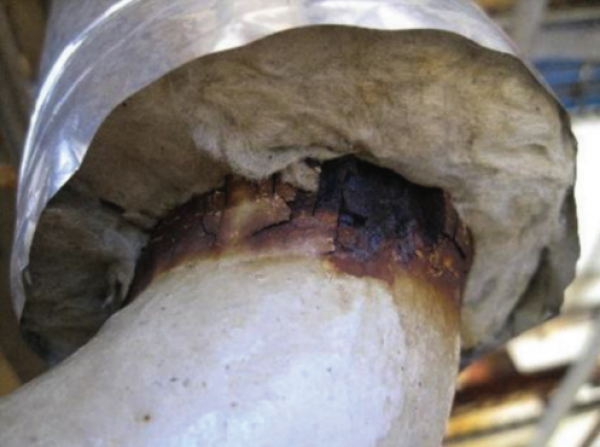

简单地说,绝缘下的腐蚀(CUI)是由于绝缘设备外表面存在水分而发生的任何类型的腐蚀。损坏/攻击可能由多种因素之一造成,并可能发生在环境、低温和高温环境下运行的设备中,具体取决于条件。此外,CUI可能发生在运行、停止运行或循环运行的隔热设备上。由于这些表面通常无法进行目视检查,因此无法轻易识别腐蚀的开始,在极端情况下,可能会发生严重腐蚀,进而损害系统完整性。

在陆地和海上油气行业,以及石化、特种化学品、化肥和相关行业中,绝缘下的腐蚀是一个普遍的行业问题,影响着隔热设备。这是炼制和化学加工工业中研究最充分、理解最透彻的损害机制之一,但它仍然占全球工厂维护支出的很大比例。因此,在设计阶段和需要保温的设备的整个生命周期中实施良好的工程实践是至关重要的。

腐蚀本身可以表现为几种不同的形式,其中最常见的是电偶腐蚀、酸性或碱性腐蚀和氯化物腐蚀。根据国家锅炉和压力容器检查员委员会:

  • 电偶腐蚀通常是由于存在电解质或盐的湿绝缘,允许电流在不同金属(即绝缘金属表面和外护套或附件)之间流动。
  • 碱性或酸性腐蚀结果当某些纤维或颗粒绝缘材料中存在碱、酸和水分时。
  • 氯化物腐蚀当存在水分且温度高于140华氏度时,可能是由于含有可浸出氯化物的绝缘层与300系列奥氏体不锈钢表面相结合造成的。

外部氯化物应力腐蚀开裂

外部氯化物应力腐蚀开裂(ECSCC)是奥氏体不锈钢(300系列不锈钢)中的一种特殊形式的CUI。大多数拥有在CUI温度范围内运行的固态不锈钢设备的人可能会在某个时候经历ECSCC。

好的涂层,正确选择并正确应用将在一段时间内提供一定的保护。不幸的是,绝大多数涂层最终会分解,并允许含有氯化物的水分接触不锈钢表面。低氯化物绝缘和良好应用的防风雨屏障也将有助于避免腐蚀的发生ECSCC。

含有氯化物的旧版本硅酸钙保温材料尤其容易导致ECSCC。尽管140°F(60°C)至300°F(150°C)的温度范围可能是ECSCC最活跃的区域,但在该温度范围之外报告了大量数据点,包括在600°F(315°C)以上运行的加氢工艺不锈钢管道的严重ECSCC。

在大多数情况下,300系列不锈钢相当坚固,因此,由这种材料制成的设备很可能在完全破裂之前形成泄漏。泄漏本身可能也很小。因此,与其他形式的SCC相比,发生大型安全事件的可能性较小。

这并不意味着灾难性的破裂是不可能的。始终存在被称为“塑料坍塌”的可能性,当然,即使是很小的泄漏也可能是危险的,或产生不良的可靠性影响。

当检测已经发生的ECSCC时,视察ECSCC的方法通常属于表面技术,例如液体渗透剂(LPT)或专门的涡流探头。因此,预防通常是最好的选择。

崔检测

检测CUI有几种常用方法,包括“暴力强迫”(即移除绝缘、检查、缓解和重新绝缘)、常规和非常规射线照相,脉冲涡流,导波超声波学,从设备的内表面进行超声波测厚。一些操作设施应用风险和/或临界分析来优先考虑压力容器和管道的CUI检查,而不是“蛮力”。不幸的是,目前还没有针对CUI的无损检测“银弹”。

在选择一种或多种检查方法之前,应了解根据所考虑方法的局限性,以及对将要做出的有关预期可靠性和相关部件服务适用性的决定的影响,可能发现或不可能发现什么(即,故障的风险或概率仍然存在)。与任何检查策略一样,使用几种互补方法通常是最有效的。

相关规范、标准和最佳实践

  • API 510,压力容器检查员计划是一种检验规范,涵盖压力容器和保护这些容器的泄压装置的在役检验、维修、改造和重新评定活动。它适用于大多数已投入使用的炼油和化工过程容器。本标准(2014年4月发布的第十版)第5.5.6节介绍了CUI检查。
  • API 570,管道检查规范-在用管道系统的检查、维修、变更和重新评定提供关于如何确定哪些管道系统最易受CUI影响的指南(第5.2.1节),以及在确定易受CUI影响的系统上查找CUI的一些最常见位置(第5.4.2节)(2009年11月发布的第三版)。
  • API RP 574,管道系统部件检验规程讨论炼油厂和化工厂使用的管道、管道、阀门(控制阀除外)和配件的检查实践。为了帮助检查员执行API 570,本文件描述了常见的管道部件、阀门类型、管道连接方法、检查计划流程、检查间隔和技术以及记录类型。CUI见第6.3.3节(2009年11月发布的第三版)。
  • API RP 583,绝缘和防火条件下的腐蚀涵盖适用于压力容器、管道、储罐和球体的外部CUI的设计、维护、检查和缓解措施。它检查了影响损坏机制的因素,并提供了防止绝缘下外部腐蚀或开裂的指南、避免损坏的维护实践、检测和评估损坏的检查实践,以及对设备或结构钢进行风险评估的指南(第一版于2014年5月发布)。
  • ASTM STP 880,隔热下金属的腐蚀提供了关于保温装置设备和管道组件的腐蚀问题的信息,如果保温变得潮湿的话(第一版发布于1985年)。
  • NACE SP0198-2010,隔热和防火材料下的腐蚀控制——系统方法(2010年7月出版)。本标准是NACE RP0198-08(2004年3月)的替代品。

崔电子书横幅

相关话题

主题工具

分享这个话题

有助于定义

我们欢迎Inspectionering社区对此Integripedia定义进行更新。单击下面的链接,提交任何建议的更改,188游戏平台下载供Inspectionering的编辑团队审查。

有助于定义
关于绝缘下腐蚀的文章(CUI)
针对绝缘下腐蚀的复合修复
2021年7月/8月检查日志188游戏平台下载

本文讨论了如何使用复合材料减轻轻微损坏和/或修复并恢复受影响管道系统的结构强度。

作者: 凯西·惠伦
损害控制:CUI缓解
2021年7月/8月检查日志188游戏平台下载

缓解固定压力设备绝缘下腐蚀(CUI)损坏的实际步骤,以及外部绝缘或防火系统设计和应用的常用缓解技术和良好工程实践的评论。

损害控制:CUI评估
2021年5月/6月检查日志188游戏平台下载

本文总结了FFS评估方法,并为鉴定碳钢和低合金钢上的CUI损伤提供了实用指导。

损坏控制:CUI检测
2021年3月/4月检查日志188游戏平台下载

绝缘下的腐蚀是一种外部腐蚀,由绝缘表面上的积水引起。这是一个影响石油天然气、石化、特种化工、化肥及相关行业设备的行业问题。

老相识应该被遗忘吗?
博客

这篇回顾性文章简要介绍了去年《检查》杂志上最受欢迎的两个主题:厚度读数的准确性和绝缘下的腐蚀。188游戏平台下载

您是否确定您的设备是否易脆断裂?
合作伙伴内容

自动制冷可在工艺容器和管道上施加低温,使其面临脆性断裂的风险,即泄漏前的突然断裂现象,可导致设备灾难性断裂。

基于风险的绝缘腐蚀管理
2020年5月/6月检查杂志188游戏平台下载

这篇文章描述了最近CUI联合工业项目的结果,该项目产生了印度储备银行管理CUI威胁的方法。该方法评估了4种CUI障碍:材料、涂层、润湿性和设计。

作者: Frode Wiggen
新兴技术及其对机械完整性的影响
2020年1月/ 2月inspection 188游戏平台下载Journal

188游戏平台下载去年11月,Inspectionering和PinnacleART在亚特兰大共同主办了他们的第五次心灵会议圆桌会议。本次会议的重点是值得注意的技术以及它们如何改变MI格局。

崔机器人:突破极限
2019年11月/12月检查日志188游戏平台下载

本文研究了多个试验,包括在不同的非磁性表面上测试机器人系统,以确定使用机器人结合无损检测技术检测CUI的可行性。

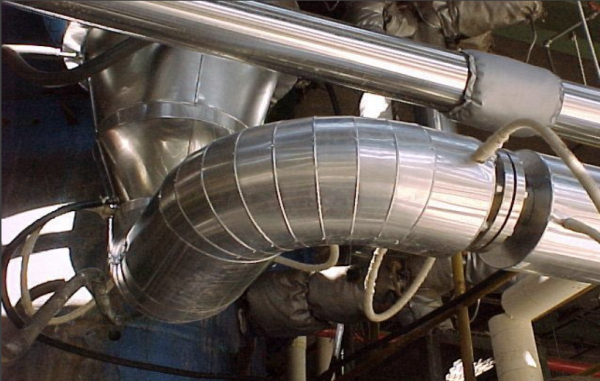

机械绝缘系统的检查:今天比以往任何时候都更重要
2019年9月/10月检查日志188游戏平台下载

许多施工专业都有检验要求,包括电气、焊接、涂层等,清单还有很多,但不包括机械绝缘。早就应该需要认证的机械绝缘检查计划了。

作者: 罗恩·金
储罐故障、损坏和储罐检查的故事
2019年7月/ 8月Inspec188游戏平台下载tioneering Journal

坦克在工业社会中无处不在,也是必不可少的。当它们失败时,如果它们储存的产品/数量具有爆炸性和/或毒性,后果可能非常严重。

作者: 安娜奔驰
问题:不确定我需要多少支持。解决方案:例如,主题专家在您所在的地方与您会面。
合作伙伴内容

您需要什么:咨询-主题专家、顾问或高技能工程师团队来帮助解决我的问题。软件-我的团队需要解决问题的软件、产品或资源。培训-我需要。。。

绝缘下的腐蚀和接触点腐蚀-没有银弹
2019年5月/6月检查日志188游戏平台下载

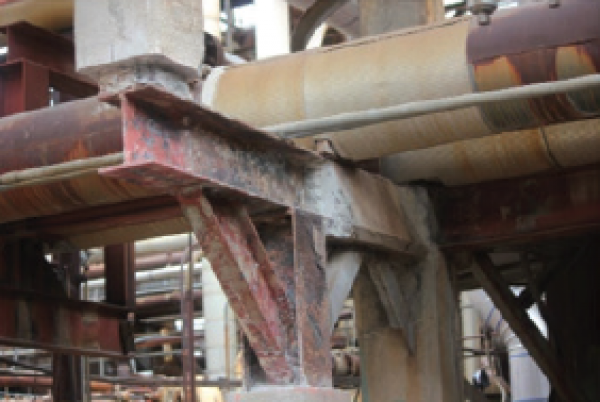

188游戏平台下载Inspectioneering和PinnacleART最近为一组精选的机械完整性专家主持了一次圆桌讨论会,讨论了管理绝缘下腐蚀和管道支架下腐蚀的策略,也称接触点腐蚀。

化工厂压力容器的绝缘腐蚀
2019年5月/6月检查日志188游戏平台下载

本文详细介绍了评估给水压力容器机械完整性的经验,并描述了检测CUI的方法以及如何管理该压力容器的结果。

管理绝缘设备的完整性:正确的无损检测
2018年9月/10月检查杂志188游戏平台下载

找到CUI的挑战是困难的,无法使用单一NDE技术来识别CUI。今天,我们结合NDE技术进行CUI评估时,情况依然如此。总结了目前常用的技术和策略。。。

将正确的检查策略与损伤机制联系起来
2017年11月/12月检查杂志188游戏平台下载

得益于API RP 571和API RP 586等文件的发展,以及认证演示测试的出现,我们可以比以往更好地调整NDT技术和检验策略。本文探讨了这一进程。

注意被动消防的状况及其隐藏的潜在风险
2017年5月/6月检查杂志188游戏平台下载

你是否给予CUF应有的关注?了解防火在维护其保护的完整性和可靠性以及管理潜在CUF问题所需的方面所起的重要作用。

作者: 贾斯汀镍
运营商每年在可靠性方面的支出估计为5000亿美元
合作伙伴内容

可靠性如何影响你的底线?下载我们的可靠性经济学报告,Pinnacle分析师从炼油行业获取数据,深入了解当今可靠性对这一关键行业的影响。

管道完整性管理的挑战
2017年3月/4月检查杂志188游戏平台下载

与工艺管道完整性管理活动相关的神话、挑战和良好实践,有助于检查和维护经理做出正确的决策,以制定成本效益高的管道检查计划,而不损害。。。

CUI检测的进展及MsS导波综述
2016年11月/12月检查杂志188游戏平台下载

除了经济损失外,未检测到的腐蚀退化也可能导致严重的安全风险。为了有效地管理机械完整性,组织需要可靠的方法来识别内部发生的腐蚀的当前状态。。。

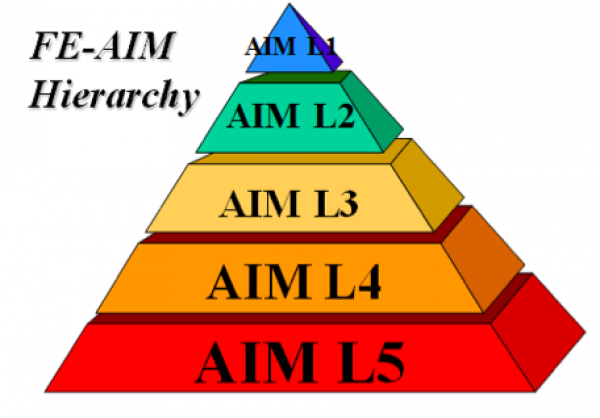

固定设备资产完整性管理程序的层次结构
