损伤机制(也称为退化机制)是工艺设备中问题或故障的任何原因的通称。这些损伤可能包括腐蚀、开裂、热损伤以及介于两者之间的一切。
在评估损坏机制时,必须考虑到设备的当前状态,以及该机制以后可能造成的任何潜在损坏。设备对特定损坏机制的敏感性受许多变量的影响,包括结构材料、工艺流体、操作条件、外部环境等。对存在的各种损伤机制的良好理解是任何一种损伤机制都必须具备的机械完整性程序。
一个彻底的损害机制审查是必要的,以建立一个有效的检查策略。一旦了解了损伤机制和形态,检测策略人员就可以利用这些信息来选择检测方法,以最大概率检测、表征和测量潜在的损伤。此外,可以使用行业规范和标准(如API 510, 570, 653, API RP 579)建立检查间隔fitness-for-service的API 580和581基于风险的检验.
在炼油和化学加工业中,一些最常见的破坏机制是:
绝缘下腐蚀(CUI),当绝缘设备表面积聚水分时,就会发生这种情况。
硫蚀由于原油中的硫化合物,这种腐蚀会在500°F(260°C)以上的温度下发生。
高温氢攻击(HTHA)在高温(至少400°F或204°C)下暴露于氢环境中的设备会受到影响。
湿硫化氢的伤害,当来自湿H2S腐蚀反应的原子氢进入并削弱钢时,就会发生这种情况。
二氧化碳腐蚀这是一种降解形式,当溶解在凝析液中的二氧化碳形成碳酸时,就会腐蚀钢铁。
氢脆当氢原子注入某些强度较高的钢中并使其变脆时,就会发生这种情况
脆性断裂,即在应力作用下突然、非常迅速的断裂,在断裂发生之前,材料表现出很少或没有延性或塑性退化的证据。
损伤机制在API RP 571,影响炼油工业固定设备的损坏机制.本文档深入分析了炼厂过程设备可能发生的60多种不同的损坏机制。它包括损伤机理、易受影响的建筑材料、关键因素、检查方法选择准则和控制因素的一般描述。
我们欢迎Inspectioneering社区对integrpedia定义的更新。188游戏平台下载点击下面的链接,提交任何建议的修改,以供Inspectioneering的编辑团队审阅。188游戏平台下载
有助于定义本文介绍了两个案例研究,说明了如何拥有一个整体的方法,以及正确的技术和经验,是识别较小的损伤机制,如燃烧加热器线圈的微动的关键。
本文总结了与H2S相关的湿性损伤机理的基本原理,提供了一些实用的检查指导,并回顾了由不同形式的湿性H2S损伤引起的一个显著的行业故障。
课题案例研究的范围是回顾对海底管线进行的检查和腐蚀控制评估,包括评估管线的相关检查方案,确定所有可用的NDT技术解决方案。
缓解固定压力设备绝缘腐蚀(CUI)损伤的实际步骤,以及关于外部绝缘或防火系统设计和应用的常用缓解技术和良好工程实践的注释。
氢致损伤机制的研究一直在进行,这导致了设备设计的变化和新的检测方法的发展。然而,HTHA的高度局部性和检测难度增加了额外的复杂性。
对于失败分析人员来说,向对特定主题没有相同知识的观众展示复杂的信息可能是一种挑战。有时,失败机制可以用图像来总结,可以讲述整个故事……
本文深入分析了AIV的破坏机理,回顾了计算管道中AIV失效概率的方法,提供了防止AIV失效的设计实践,并介绍了一种评估AIV失效风险的RBI方法。
FFS评估技术适用于各种损伤类型:LTA、裂缝、蠕变损伤、凹痕等。这些都是非常强大的分析工具,通常可以让操作人员不仅保持工厂的运行,而且保持它的运行……

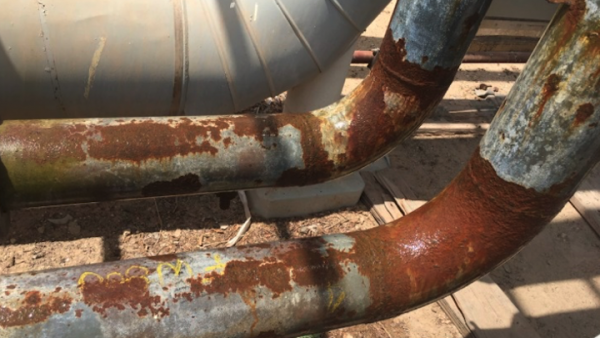

保温层下的腐蚀是一种外部腐蚀形式,是由保温层表面的滞留水引起的。这是一个影响油气、石化、特种化工、化肥及相关行业设备的行业问题。
热疲劳是由不同的金属温度梯度和随后的差动热膨胀引起的一种特殊形式的疲劳,通常通过降低金属温度梯度的严重程度最有效地缓解。
通常,有三种主要的疲劳分析方法被用来估计疲劳寿命;它们是应力-寿命(S-N)方法、应变-寿命(ε-N)方法和断裂力学(裂纹扩展)方法。
尽管技术不断进步,但一些设施仍然依赖传统的检查承包商,这些承包商执行的程序已经过时,想到这一点真是令人恐惧。你依靠科技来保护你的家庭和身份安全,所以…
每个服务适用性(FFS)评估必须有一个定义良好的验收标准。对于许多损伤机制来说,这是“剩余强度因子”(RSF)。但是对于类似裂纹的缺陷评估,它是失效评估图,简称FAD。
断裂力学是工程学的一个分支,它描述了裂缝的行为——它们如何生长以及何时断裂。裂缝断裂是特别危险的,因为在正常操作条件下,它可能在没有警告的情况下发生。
了解资产完整性及其管理框架对于维持油气行业资产的完整性非常重要。本文将讨论组成资产完整性管理程序的11个主要元素。
本文反映了这个名为“损害控制”的经常性检查专栏中关于损害机制的系列文章的第一篇。188游戏平台下载本专栏首先讨论的主题是热疲劳。

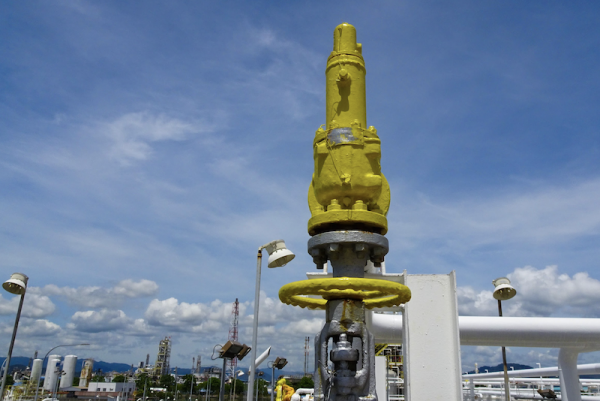

理想情况下,所有阀门都应该在需要时工作;但事实是阀门会失灵。本文讨论了影响阀门的常见故障机制,以及检查人员在检查过程中应该寻找什么。
Nelson曲线是该行业HTHA项目的基础,可以与多个来源的机械模型相关联,允许针对不同的操作历史和持续时间重建Nelson曲线。
这篇文章讨论了两个故障事件,对热疲劳的关注不足导致设备过早故障,同时指定了帮助防止这类故障的指导方针,可以作为工厂检查和维护程序的一部分。
在化工和炼化工业中,金属疲劳有许多来源和发生的情况。它们的范围从催化裂化装置中的低循环热应力,到PSA的无情压力循环,再到旋转泵的超高循环。
集成一种新的数字技术,将数据驱动的洞察和数据存储与创新的移动性相结合,可以提供一个新的水平的互联智能。数字化可以改善工作流程,提高工人的生产力,并允许更好的……
损伤机制评估(DMR)是一个结构化的过程,由合格的团队执行,以更好地了解单元操作、腐蚀回路、建筑材料以及潜在损伤类型和位置。
大量由内部或外部腐蚀引起的管道故障都是由MIC造成的,有些甚至造成了灾难性的后果。本文演示了一个用于研究失效机制的三步失效分析过程。
由于合成气的燃烧能量高,环境问题比烟道气少,因此在石油和天然气中出现了气化技术。本文讨论了气化装置的适当检查和腐蚀监测技术。

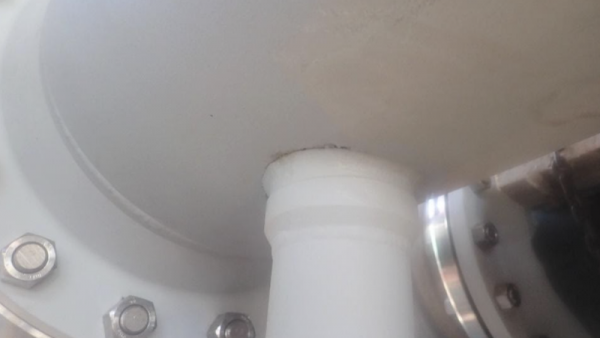

188游戏平台下载Inspectioneering和PinnacleART最近为一组精选的机械完整性专家举办了一场圆桌讨论,讨论了管理绝缘材料下的腐蚀和管道支撑下的腐蚀的策略,即接触点腐蚀。
股权工程实践(EEPs)是一组详细的可定制的最佳实践,集成了可定制的管理系统。eep包括:650+品牌和可定制的最佳实践文档,225+预设计和……

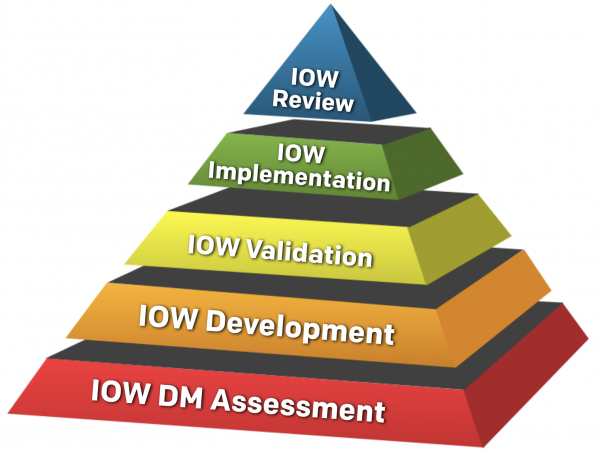

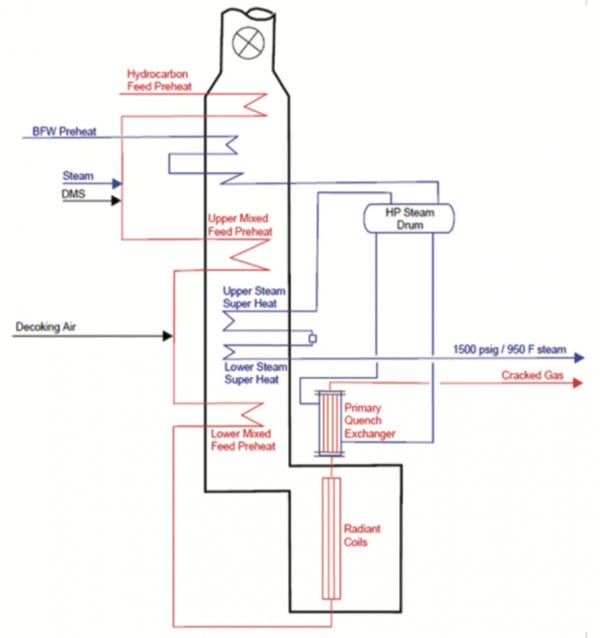

结合RBI、DMR和IOWs的良好实施和管理的可靠性计划,可以识别潜在的损坏机制,优化维护和检查活动,降低风险,并改善乙烷裂化管理的治理。
本文提供了2019年API检验和MI峰会主题演讲的总结,从一位拥有50多年经验的行业专业人士那里,提供了固定设备机械完整性的过去、现在和未来展望。
本文讨论了无损检测技术的进展,使业主对如何评估HTHA服务中的设备完整性有了更大的信心,为设备提供了风险优先级,并提供了更可靠的能力。

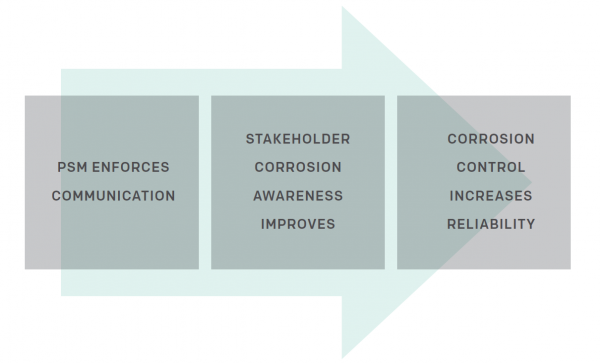

通过开发和实施腐蚀管理系统(CMS),可以更有效地应用腐蚀控制知识和资源。CMS能更好地将管理系统元素与管理腐蚀的过程联系起来。
培训选项,以满足您的需求。E²G与API签订合同,为FFS、基于风险的检查、损伤机制和压力释放系统提供培训项目。ETI和定制培训提供基于行业的专业课程…
这篇文章介绍了一个中东炼油厂的案例研究,探讨了一个热交换器在使用5年后意外失效。在热交换器中,有多种引发剂可引起沉积下腐蚀(UDC)。

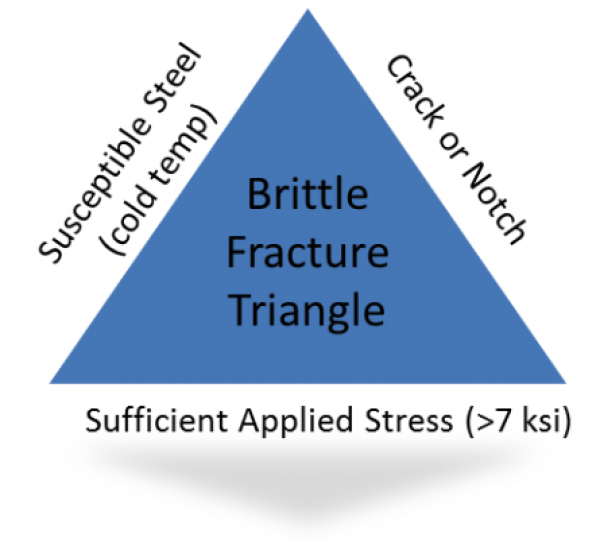

该行业对最近发现的降低韧性配件和法兰存在脆性断裂风险的问题感到担忧。本文提供了一个概述;可能的贡献者;为解决;以及一种拟议的FFS方法来解决……
通过适当的材料选择和制造,适当的焊接程序,使用经过验证的有效技术和由合格的设备操作的设备定期检查,可以防止含氢设备的高压tha。
热点——压力设备过热的局部区域——可能导致变形甚至过程安全壳的丢失。了解由热点引起的温度升高对机械完整性的影响是很重要的。
考虑到整个行业对潜在脆性断裂失效的关注,本文研究了PWHT指导以解决由于碳钢PWHT规范要求最近的变化而产生的潜在问题,并…
由于API RP 571和API RP 586等文件的发展,以及资质演示测试的出现,我们可以比以往更好地将NDT技术和检验策略结合起来。这篇文章研究了这个过程……
燃烧加热器是炼油厂和化工厂中最关键的设备之一。这篇文章提供了一个概述什么燃烧加热器管机械完整性程序应该包括。
有效的状态监测位置选择是最佳机械完整性程序的关键组成部分。了解如何超越传统的定性方法来优化CML选择可以降低风险和最大化价值…
与过程管道完整性管理活动相关的误区、挑战和良好实践,帮助检验和维护经理做出正确的决策,制定具有成本效益的管道检查计划,而不影响……
本文讨论了RBI方法的使用,辅以精心设计的IOW程序,以评估和管理氢气发电装置的固定设备和管道的老化。
本文总结了沙特阿美公司研发中心(R&DC)进行的一项全面调查,以了解其陆上地面设施所经历的顶级腐蚀破坏机制。
188游戏平台下载Inspectioneering和API合作创建了机械完整性专业倡议。这个项目的目标是提高行业知识的标杆,发展新一代的中小企业。我们相信装备MI…
从历史上看,如果被问及奥氏体系列不锈钢组件何时或有多大可能发生裂纹,通常的回答是“非常”或“可能”,或者后来的回答是“我没料到会发生这种事”。有了API的新风险评估方法,…
20多年前,在1996年1 / 2月刊的《Inspectioneering Journal》上,我们邀请读者参与了188游戏平台下载一项关于工业和非工业主题的简短调查。我们最近公布了这项调查的结果,我认为我们的…
本文总结了最近一项基于有限元分析(FEA)的研究,该研究采用蠕变模拟技术来研究带有峰值纵向焊缝的管道的高温响应。
为了保证设备的机械完整性和可靠性,设施管理人员、可靠性工程师和检验技术人员必须了解HTHA的损坏机理。
如果我们能测量、理解、减缓,最重要的是控制腐蚀,我们就能更好地把产品留在管道里。为了完成这项任务,我们需要知道是什么导致了腐蚀以及如何控制它。
TEAM为几乎所有阀门类型、品牌、通径、材料、压力和操作条件(包括执行机构和操作人员)提供完整的在线、现场和车间阀门维修服务和维护方案。我们的阀门维修方案是…
本文基于Richard Green在Accurate Metallurgical Services的2008年9 / 10月出版的《Inspecti188游戏平台下载oneering Journal》上的一篇文章。你可以在这里找到原文。
本文提供了HTHA的背景,讨论了HTHA检查和缓解的一些当前发展,并描述了一家炼油厂如何为其炼油厂建立HTHA风险管理计划,以及他们遇到的挑战。
维护老化动力锅炉的机械完整性是一项挑战。本文提供了一个案例研究,如何减轻一种损害机制导致另一种损害机制的发现,以及炼油厂工程师如何与行业专家合作……
在计划停机期间,从顶部管板到管焊缝处的一个小泄漏促使对1¼Cr-½Mo氨转炉锅炉给水交换器(BFW)进行进一步检查。在管板对接焊缝的顶部通道中发现了进一步的裂纹…
任何炼油或石化工厂的经理都知道,任何设施的绝缘管道都可能发生腐蚀。自第一批管道用包裹层绝缘以来,CUI一直是石化和炼油行业的主要挑战。
高温硫化可能是炼油工业中最广为人知的腐蚀机制,因为它发生在炼油厂的大部分区域。
在石化和炼油工业中,煅烧炉是对工艺装置的安全性、可靠性和经济性有重大影响的关键设备。它们是复杂的设备件,其中管道和其他压力边界…
小孔管道存在于许多行业的许多变化。本文将讨论一个发生在炼油行业140,000桶/天原油蒸馏装置上的小口径管道故障事件。
2012年8月6日,雪佛龙美国公司位于加利福尼亚州里士满的炼油厂4号原油单元发生管道故障。雪佛龙美国公司希望分享一些有关该事件的潜在重要初步信息。
我们最近了解到,在2012年春季API精炼会议上宣布了一个联合工业项目(JIP)。随着信息的获取,我们决定将其呈现给我们的读者。
传统的压力容器检查通常需要拆除设备。然而,在资产仍在服役的情况下,mistral的非侵入性检查(NII)项目提供的数据与内部检查一样好,甚至更好。NII是……
高温氢攻击(HTHA)是一个众所周知的长期以来仍然发生的降解问题,在碳氢化合物加工工业的固定设备建筑材料的加氢加工厂(氢加碳氢化合物)在服务....
以下资料来自美国石油学会。它们广泛应用于石油精炼和石油化工行业,用于管理HTHA服务中的设备,并可在公共领域获得。
在焊接或修复焊接覆盖或覆层设备之前,需要考虑大量的问题。(所谓的包层,我们指的是滚焊或爆炸焊,即基本上100%冶金焊,而不是松散或无缝焊接的衬垫,例如,不是…
在本系列的前几部分中,我已经介绍了许多腐蚀和降解问题、一些环境开裂疾病、冶金降解机制、与焊接有关的问题和一些外部腐蚀问题。部分14日……
传统的以纸张为基础的检查过程可能会阻碍工厂发挥其应有的效率。通过使用mistas Digital®将机械完整性过程和数据数字化,工厂在IDMS数据输入方面实现了高达75%的增益。
回火脆是另一种形式的冶金退化,由易受影响的低合金钢暴露于较高的温度范围,通常在使用中,但在一定程度上甚至在热处理过程中也会发生。再说一次,如果……
应变老化问题是另一种形式的冶金退化,幸运的是不太常见,而且越来越少;但由于压力老化确实偶尔会发生,它仍然被列入“99种压力疾病……
Gecko的TOKA Flex机器人具有强大的超声波数据收集能力,可以前所未有地访问管道系统。Flex是我们最先进的RUG机器人,可用于查找和收集您需要的关键检查数据....
球化是一个相当专业的术语,它描述了导致机械和蠕变强度损失的冶金老化现象。当碳钢和低合金钢暴露在850F - 1400F的温度范围内时,就会发生这种情况。
本公告是WRC系列公告的一部分,该系列公告包含评估各个行业损害机制的技术背景和其他信息,以促进API 579的使用。这些公告,如下所示,将根据…
二氧化碳(CO2)腐蚀最常见的是在没有充分使用缓蚀剂(通常是胺类)处理的锅炉冷凝水回流系统中。溶解在凝结水中的二氧化碳会形成碳酸(H2CO3),从而腐蚀钢材。
OmniScan X3探伤器是一个完整的相控阵工具箱。强大的工具,如全聚焦方法(TFM)图像和先进的可视化功能,使您能够更有信心地完成检查。
MIC是由生物生长引起的,即在低流量或停滞状态下,水中的有机黏液(通常是细菌、藻类和真菌)。该行业在冷却水系统、管道、容器和储罐底部都有经验。
多硫酸应力腐蚀开裂(PASCC)是许多炼油厂处理含硫原料的烦恼,由于这是目前的常态,大多数炼油厂通过选择耐腐蚀合金来降低他们对PASCC的敏感性…
Antea提供高度灵活的基于风险的资产完整性软件,具有3D数字孪生集成,可优化维护,降低风险,提高油气、发电和化工工厂和设施的机械完整性。是否……
在最近的一次行业会议上,报道了一艘现役C 1/2 Mo船在现场试验前对碳钢样品进行车间验证的情况。这些研究在实验室取得了成功,并在一种……
来自HCl的腐蚀在许多精炼和化学过程装置中是一个重要的问题,通常解决HCl腐蚀的材料解决方案相当昂贵,因为较低的成本,更多的合金通常不能抵抗大多数…
Pro-Surve最近投资了最新的便携式高阶模态群(HOMC)导波测试工具,这是一种使用近程导波检测难以进入区域的新概念。检查从可接近的…
在炼油工业中,HFA的腐蚀不像HCl的腐蚀那样普遍,因为它只与HF烷基化装置有关,而该装置通常被相当仔细地控制,以避免潜在的有毒HFA云……
与NAC不同的是,我们仍在学习曲线上,硫酸腐蚀的知识在过去的四分之一世纪没有太大的变化,在API RP 571中有许多很好的参考文献。
在我们的行业中,当某些污染物存在于高温环境中,即在炉内的火箱中,就会发生灾难性的氧化。这些污染物通常是五氧化二钒和氧化硫或硫酸钠。
卓越的检测结果,一流的用户界面,伟大的人体工程学和坚固的设计,无与伦比的连接选项,以及更多。Krautkrämer USM 100是一个革命性的超声波探伤仪,使您的…
尽管氧化和硫化在我们的许多工艺装置中是相当普遍的高温腐蚀机制,我们现在来谈谈一些不太常见的高温腐蚀机制,但仍然值得注意,以确保它们不会导致……
金属粉尘只是碳渗的一种严重形式或延伸,其中形成的广泛碳化物aÂ碳渗的结果导致金属颗粒从管或管道中掉落,并被冲走byÂ的过程…
奥氏体不锈钢(300系列SS)的氯裂解是CUI的一个分支,并没有什么真正神奇的东西。如果您有在CUI温度范围内工作的绝缘固体不锈钢设备,您可能会……
就本文而言,外部(大气)腐蚀是影响工艺设备和结构部件的因素,这些设备和结构部件没有绝缘,没有暴露在与大气条件相关的湿度中,如雨、湿度凝结、……
土壤腐蚀(地下腐蚀)是另一种被广泛研究和记录的腐蚀类型,因为太多的管道和管道被埋在地下,几乎所有的储罐都在土壤上。整个行业/技术是……
CUI可能是我们行业中最广为人知和最普遍的腐蚀现象。它也是最难预防的之一,因为总的来说,无论我们采取什么预防措施,水最终还是会进入绝缘材料,并开始……
说到压力提升器,它们是另一种可能导致设备故障的潜在缺陷。应力提升点(又名应力强化点)可以是机械或冶金缺口。下切,物理焊接缺陷,…
当我们指定某些设备(容器、法兰、配件等)要覆盖一层耐腐蚀的合金时,我们需要注意确保合金焊接的顶层的化学成分,那将直接暴露在…
DMW裂纹是另一个制造问题,它可能也确实会导致设备故障。它通常发生在碳钢或低合金钢与奥氏体(300系列)不锈钢高温焊接时的焊接接口处。
焊缝趾部裂纹在制造过程中并不罕见,而且可能发生在各种各样的原因,涉及到冶金和过程控制的相同问题,上述修复焊缝可以适用于修复焊缝。
液态金属裂纹(LMC)(又名“液态金属脆化”)是另一种潜伏的裂纹形式,它会在你最意想不到的时候发生。它最常侵袭奥氏体不锈钢,但也会侵袭其他铜、镍和铝……
碳酸盐裂化(CC)最近在一些炼油厂的裂化装置中出现的频率和严重程度都有所增加,特别是在分馏塔和气体处理费用方面。一些气体擦洗装置也容易受到影响。CC是一种……
空化是指当系统压力低于液体的蒸气压时,液体流中蒸汽或气泡的突然形成和立即坍塌。这些微小气泡的突然崩塌产生了巨大的,尽管微小的力量……
这是一种脆化形式,发生在400系列不锈钢中,双相SS和不太常见的300系列不锈钢含有一种叫做铁素体的冶金相。脆化发生在600…
不幸的是,这种失败机制在我们的行业中太常见了。它也被称为应力破裂,通过适当的维护和操作程序通常是完全可以预防的。当设备、管道或炉管…
现在你说,他肯定是在骗我。什么是绿腐病?不是我发明的。我第一次读到它是在Ughlig或Fontana关于腐蚀工程的早期文本中,他们是麻省理工学院和俄亥俄州立大学受人尊敬的腐蚀教授。但是当我……
20世纪80年代后期尼尔森曲线的变化促使壳牌石油公司寻找更可靠的无损检测方法来评估高温氢环境下的材料/设备。主要的变化激励着…
在这个简短的讨论中,Greg Alvarado简要地讨论了损伤机制审查(DMRs)对检查员的重要性。dmr对于帮助检查人员准确地了解他们在寻找什么以及他们应该在哪里寻找至关重要。
在这个白板讨论中,主编Greg Alvarado讨论了“可扩展的准确性”的概念,这个术语用于描述在计划和执行基于风险的检查(RBI)评估时需要考虑的不同细节级别

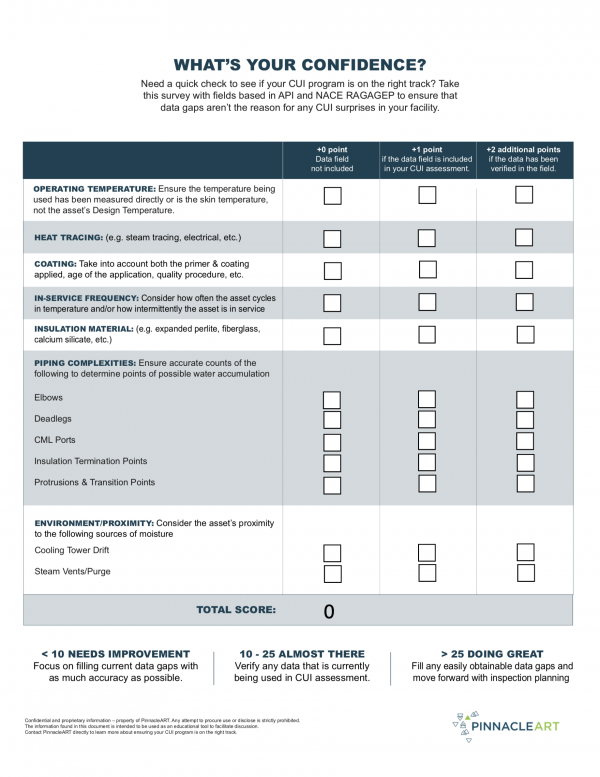

此清单作为Inspectioneering网络研讨会“CUI:一种积极的方法”的辅助内容,包含了在您188游戏平台下载的CUI项目中寻找数据空白时需要考虑的一些元素。
